万向联轴器的制造工艺详解

2024-10-24 15:20:34

次

今天万向联轴器厂家无锡市协力重工将介绍万向 联轴器的内容。万向联轴器是一种具有效率高传递扭矩和允许旋转角度范围广的机械连接器件，其制造工艺涉及多个环节，以下是详细的制造工艺介绍：

一、材料选择

万向联轴器的制造材料通常选用高强度合金钢，以保证足够的强度和耐疲劳性。这些材料经过严格的质量检测，确保其满足制造要求。

二、零件加工

铸造与锻造：根据设计要求，对所选材料进行铸造或锻造，形成联轴器的基本形状。

车削与铣削：通过车削和铣削等机械加工方式，对零件进行准确的尺寸加工和形状修正。

热处理：对加工后的零件进行热处理，以提高其硬度和耐磨性，同时消除内部应力，确保零件的稳定性和可靠性。

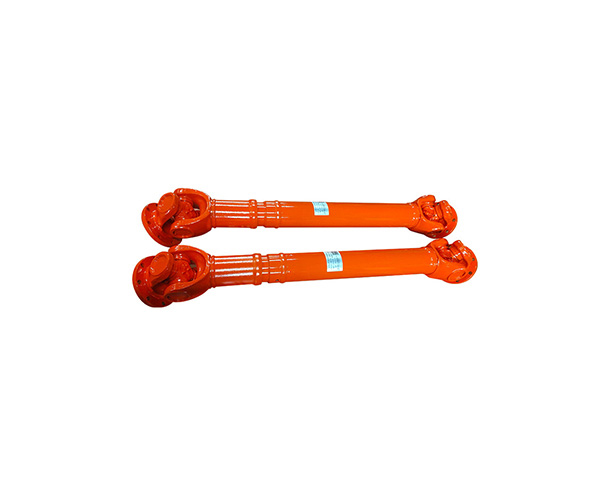

万向联轴器

三、装配工艺

零件清洗：在装配前，对零件进行完全的清洗，去除油污和杂质。

轴承安装：按照装配顺序，先安装轴承，确保轴承与轴孔的配合良好。

十字轴与星形套组装：将十字轴与星形套进行组装，确保它们之间的配合精度和灵活性。

法兰盘连接：之后，将组装好的部件与法兰盘进行连接，完成整个联轴器的装配。

四、检验与测试

尺寸检测：采用三坐标测量机等精细设备进行尺寸检测，确保联轴器的各项尺寸符合设计要求。

性能测试：对联轴器进行性能测试，包括扭矩传递能力、角度补偿能力等，确保其满足使用要求。

综上所述，万向联轴器的制造工艺涉及材料选择、零件加工、装配工艺以及检验与测试等多个环节。每个环节都需要严格控制质量，确保之后产品的可靠性和稳定性。
