万向轴安装要求

下面有请无锡市协力重工机械有限公司为我们介绍一下万向轴安装要求：

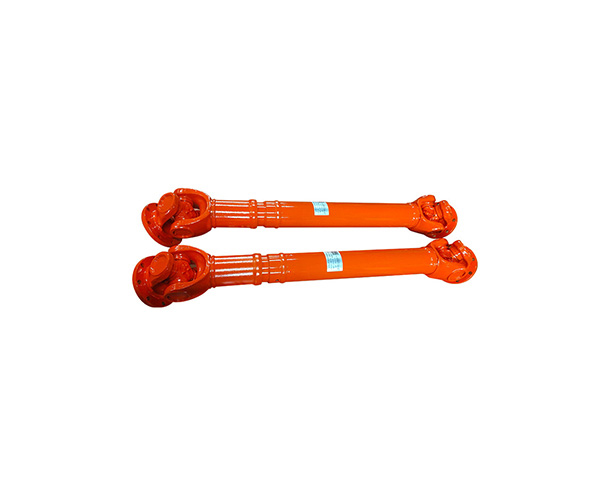

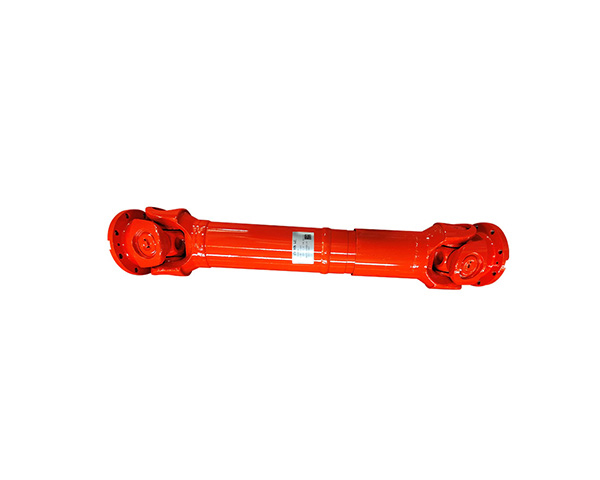

万向轴是一种重要的机械传动装置，常被应用在各类工业设备和机械中。它有着优越的传动性能和可靠的工作稳定性，可以同时进行角度转动和轴向转动，提高了装备的使用效率和功能。但是，要让万向轴的性能和寿命都得到有效的保障，就需要合理的安装和使用方式。本文将详细介绍万向轴的安装要求，让读者了解如何正确地安装和使用万向轴。

一、安装万向轴前的准备工作

1、确认安装位置:在安装万向轴之前，需要确认其安装位置和排布形式，并按要求预留空间。这样可以避免因摆放位置不当而导致轴承受扭矩不平衡，从而影响其使用寿命和性能。同时，在确认安装位置时，还需要考虑传动方向、机器振动等因素，以确保万向轴的安装稳定可靠。

2、检查并清理支撑结构:在准备安装万向轴前，还要检查设备的支撑结构是否牢固和合适，如支撑钢板、底板或机座等。这些结构能够承受传动装置的重量和扭矩，并且具有足够的刚度和稳定性。若发现支撑结构存在问题，则需要及时修理或更换。在清理支撑结构时，还需注意移除其中的杂草、碎屑、颗粒物等，以确保支撑结构表面平整。

3、准备安装工具和设备:在安装万向轴时，还需要准备合适的工具和设备，如钢板夹具、普通手工具、拔轴机、搬运器等。这些工具和设备可以帮助安装人员有效地放置和固定万向轴，并避免因操作不当而导致伤害或设备损坏。

二、万向轴的安装和调整

1、固定万向轴:在安装万向轴前，先将其固定在对应的支撑结构上。固定方式一般包括螺栓固定、钢板夹紧、法兰连接等，具体选择何种方式需根据装备的具体情况来定。固定时需保持轴心线位置确定且固定，以免在高速旋转过程中产生位移或抖动。

2、调整轴线位置:在固定好轴之后，还需进行轴线位置调整。对于对称性布置的两端万向轴，需在水平方向上进行轴线调整，以保持两轴心平行，并且需在垂直方向上进行轴线调整，以保证两轴心高度差≤0.2mm。同时，还需调整轴线的偏角，使其和相邻轴线的夹角不大于1～2度。对于非对称性布置的万向轴，则需要合理安排轴的相对位置和角度，保证其传动效率。

3、安装法兰:在调整好轴的位置和偏角后，需要安装法兰连接万向轴和主动轴。在连接法兰时，要使用合适大小的螺栓，以确保连接紧密且牢固。

4、调整传动套:当万向轴在工作过程中出现振动或噪音时，需要通过调整传动套的位置和张紧力度来解决。调整传动套时应根据设备工作情况选择合适的张紧力度大小，以确保传动平稳无噪音。

5、添加润滑剂:在完成万向轴的安装和调整后，需根据要求向万向节内部添加适量的润滑剂，以减少部件磨损和摩擦，保持传动效率。润滑剂量的大小应根据设备的负荷和运转条件来确定。
