十字轴式万向轴的使用与调整？

今日，由无锡市协力重工机械有限公司为您详细介绍一下十字轴式万向轴的使用与调整？

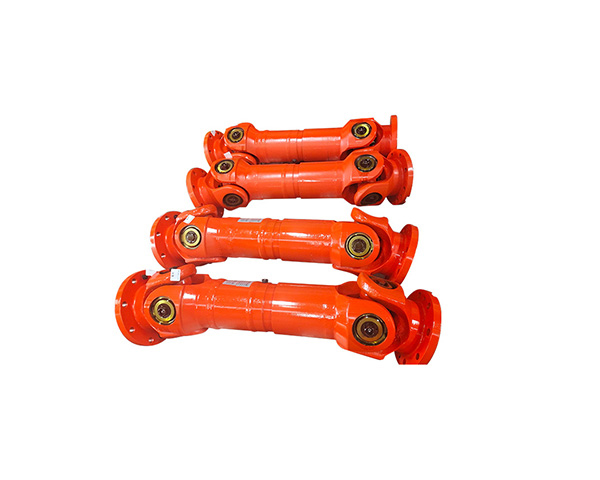

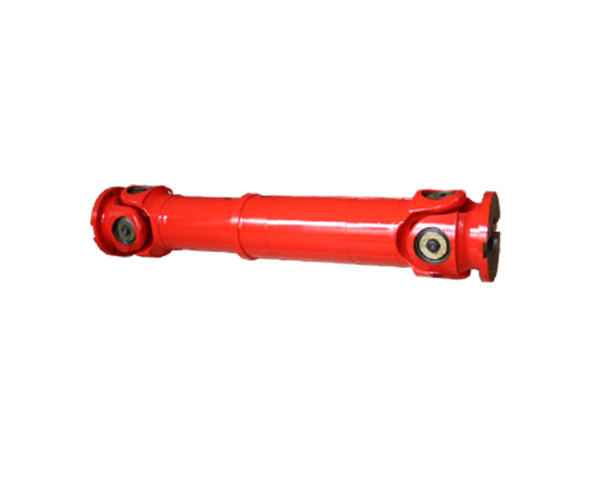

十字轴式万向轴作为一种挠性联结件广泛应用于两根轴之间的联结，既答应两轴之间有必定的视点也答应有必定的位移，所以很好的处理了以上问题。在许多机械中，因为所要联接的两根轴在方位上的要求，或在制作装置中存在误差，以及承载、温度变化等影响，往往无法保证严厉对中而存在某种程度相对位移或视点，所以不是一切刚性联结都能满足性能上的要求。

十字轴式万向轴可以答应两轴之间有较大的夹角（上限可达35°-45°），在机器运转过程中，夹角发生变化机器仍正常运转，但视点过大时传动功率会有效下降，另一缺点是当主动轴角速度为常数时，从动轴角速度并不是常数，所以会发生附加动载荷，并且添加噪声，直接下降机器的运用寿命。

为了改善这种状况，常将十字轴式万向轴成对运用，来战胜输出轴与输入轴之间有不同的角速度，但应保持输入轴与中心轴、中心轴与输出轴之间的夹角持平，且中心轴的两头的叉型接头应在同一平面上，这才可使输出轴与输入轴的角速度持平。否则会发生以下结果：

1.作业部件作业不平稳，作业质量下降。

2.发生附加载荷，传动部件易发生疲劳，下降运用寿命。

3.传动功率下降。

4.发生轰动和噪声，使操作人员发生疲劳。

所以应正确装置十字头式万向轴，尤其是中心轴上的两个叉型头必定要在一个平面上。

十字万向轴是由两个联接盘，经过其内、外齿联接。带有内、外齿的联接盘经过花键或键与变速器和驱动桥联接。

1、十字万向轴在调整时，两轴的司轴度不应大于0.4mm。

2、齿轮上的花键齿损坏，且配合间隙大于0.4mm时，应作更换。

3、齿轮上键槽损坏时，答应将键槽扩大并更换，或在距原键槽60°处另插制键槽。

万向轴挑选时可考虑要素:

1.因为制作、装置、受载变形和温度变化等原因，当装置调整后，难以保持两轴严厉准确对中。存在必定程度的x、Y方向位移和偏斜角Cl。当径向位移较大时，可选滑块轴，角位移较大或相交两轴的联接可选用万向节等。当作业过程中两轴发生较大的附加相对位移时，选用挠性轴；

2.万向节的作业转速高低和引起的离心力巨细。对于高速传动轴，应选用平衡精度高的轴,例如膜片轴等，而不宜选用存在偏心的滑决轴等;

3.所需传递的转矩巨细和性质以及对缓冲振动功用的要求。例如，对大功率的重载传动，可选用齿式轴。对严峻冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式轴等。

以上就是由无锡市协力重工机械有限公司为您详细介绍的关于十字轴式万向轴的使用与调整的全部内容，如果您有关于十字轴式万向轴方面的问题，欢迎随时来电咨询，期待与您的合作。
