提高鼓形齿式联轴器使用寿命的途径

2021-05-14 08:35:47

次

提高鼓形齿式联轴器使用寿命的重要途径。齿宽系数影响轮齿的齿根曲折强度和齿面触摸强度，齿宽系数越大，这两项强度越大，齿宽系数影响重合度，在齿宽系数小于必定值的范围时，其值的增大对重合度增加影响较大，而在大于这个必定值时，器值的增大对重合度增加影响变小，关于圆弧鼓度曲线的鼓形齿式联轴器，齿宽还是确定鼓度圆半径也侧隙的参数，齿宽越大，鼓度圆半径越大，所需求的侧隙也越大。

因而，需求以下亮点要求：在轴间倾角处于时不呈现棱边触摸现象；轮齿集中载荷越小越好，而齿面曲率与鼓度圆周率成正比，因而鼓度圆半径要大。鼓度曲线曲率半径与内齿单侧减薄量成正比，因而鼓度圆半径应尽可能要大些。

鼓度曲线曲率半径与内齿单侧减薄量成正比，即它与齿的啮合空隙有关，减薄量缺乏可能会形成影响，减薄量过大会削弱齿的强度，且会侧隙很大。高速鼓形齿式联轴器通常采用光滑油光滑，齿面要求接连光滑，光滑油应分泌通畅，否则齿面温度会升高并将积存水分和污垢，光滑油需经高精度滤油器过滤，滤清度小于10微米。

某些重要的高速鼓形齿式联轴器还可采用集油槽孔的结构，即在外齿轮轴孔内加工出集油槽，在外齿轮齿槽底部钻出与集油槽相通的油孔，使用鼓形齿式联轴器高速工作发生的离心力，将油液喷入内外齿啮合处，使其得到充分光滑。

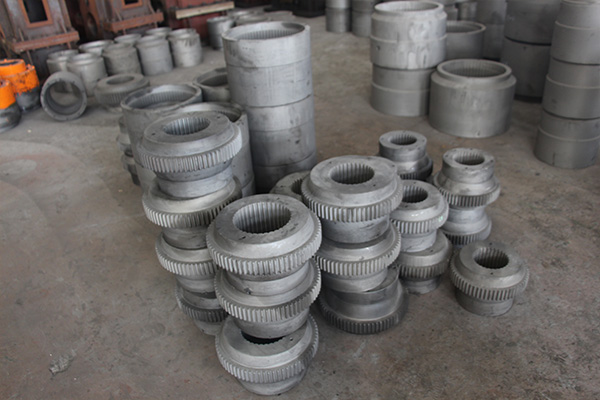

鼓型齿联轴器
