鼓型齿联轴器加工流程有哪些？

2021-04-29 08:30:53

次

鼓型齿联轴器一般用车、铣加工（加工中心铣精度高），键槽可以线割或拉床拉削等。

鼓型齿联轴器用车、铣、滚齿、插齿，齿面高频淬火，要求高的用模锻成形再机加工，有些联轴器用铸钢或铸铁成形后再机加工。

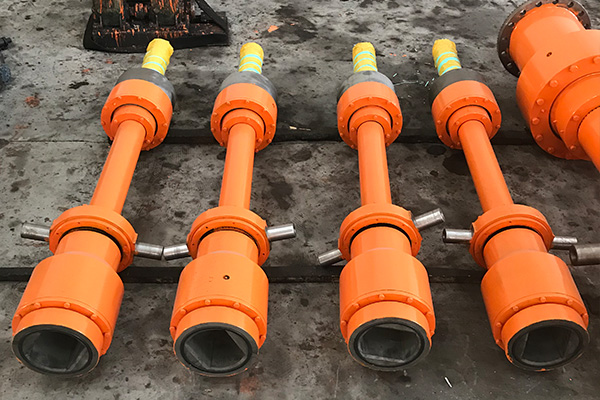

鼓型齿联轴器属于刚挠性联轴器,鼓型齿联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,鼓型齿联轴器可答应较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的才干,延伸使用寿命。

鼓型齿联轴器都经过热处理.这样才干发挥其优越性，耐性好，耐磨性强。金属热处理是机械制造中的重要工艺之一，与其他加工工艺比较，热处理一般不改动工件的形状和全体的化学成分，而是经过改动工件内部的显微组织，或改动工件外表的化学成分，赋予或改善工件的使用功能。

其特点是改善工件的内涵质量，而这一般不是肉眼所能看到的，为使金属工件具有所需要的力学功能、物理功能和化学功能，除合理选用资料和各种成形工艺外，热处理工艺往往是必不可少的。

鼓型齿联轴器的首要长处有：鼓形齿啮合齿面经渗碳淬火处理后，承载才干高；鼓形齿的首要失效形式是磨损，采用强制稀油光滑后，齿面磨损大幅度下降，磨损量是脂光滑的10%左右，循环稀油可带走轧辊端的轧制热量及轮齿摩擦产生的热量，有用防止了轮齿资料外表许用接触应力下降；正常情况下，不会出现断齿现象，满意连续轧机作业特点的要求；该鼓形齿式联轴器可以满意轧机窜辊轧制的要求，伸缩比较便利；使用安全，清洁，高效等特点。

鼓型齿联轴器
