十字轴式万向联轴器安装使用与维护

2021-04-19 10:57:31

次

十字式万向联轴器是一种通用的传动基础件，它的主要特点是：可联接不在同一轴线的两个传动轴系，并能可靠地传递转矩和运动。该联轴器具有承载才能高、运用寿命长、作业平稳、无噪音、轴向补偿量大、保护保养简单等优点。

按其轴承固定方法有：SWC-I型（部分轴承座）、SWZ型（整体轴承座）、SWC-BH型（整体叉头）及SWB型（半叉）四种。正确装置、合理运用和经常性的保护，对确保传动性能及延伸运用寿命适当重要，特提出注意事项：

1、十字式万向联轴器两头原则上均可作为主动或从动，装置时应符合传动系统的规划规则，并应尽量使花键副远离振动源或冲击源。

2、对于可弹性带花键副的十字轴式万向联轴器，装置时应查看花键轴与花键套箭头符号是否对正，以保障两头叉头轴承孔轴线的相位差不超过1°。

3、装置前需清洗油渍，并干燥法兰表面，对法兰联接螺需要用扭力扳手。按规则的预紧力矩拧紧，其螺栓与螺母的机械性能等级分别为10.9和10级。

4、紧固螺栓前，须将螺纹部分用清洗剂清洗，并涂少量242胶，按交织方法进行紧固（但不允许用低硬度垫圈）。

5、装置好的十字轴式万向联轴器带负荷作业一个班后，应查看法兰联接螺栓是否松动，并按规则的预紧力矩再次拧紧，如此重复几个班，直到螺栓不再松动。

6、应避免万向联轴器长期超载运用和操作事故的发生，否则将降低运用寿命。

7、十字轴式万向联轴器润滑应充沛，其轴承部分作业初每周应弥补润滑脂一次，待作业正常后，每季弥补润滑一次，而花键副则每半年弥补润滑脂一次。补脂时应用新脂从丁形油封处挤进，直至新润滑脂溢出停止。

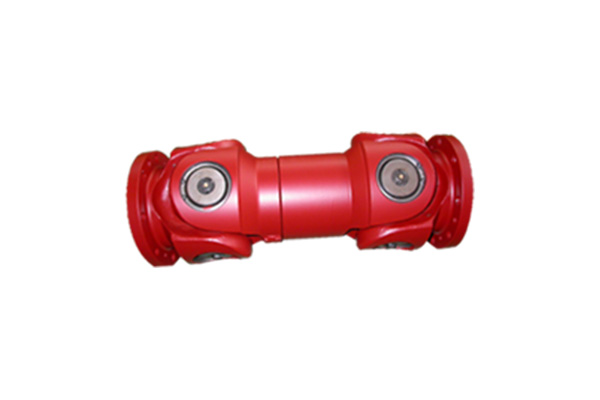

十字式万向轴联器
