万向轴有多种多样构造方式，比如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞泵式、三销式、三叉升降式、三球销式、铰升降式等；常见的为十字轴式，次之为球笼式。在具体运用中，依据所传送转距尺寸，分红超重型、中小型、轻形和中小型。

十字式万向轴运用其安排的特性，使两轴没有同一中心线，存有中心线交角的情况下会完成所连接的二轴持续旋转，并靠谱地传送转距和健身运动。其构造有很大的角向补偿工作能力，结构紧凑，传动系统功率。不一样构造方式万向联轴器两中心线交角不相同，一般在5°-45°中间。

1、装配要求

（1）对十字轴式万向轴进行装置，要依照图纸来进行，还要对万向轴叉、止口以及端面等部位进行检查，主要是看尺寸和同轴度方面的误差是否符合规则要求。

（2）万向轴装配好以后，轴叉中两个孔的轴心线，应在同一个平面内。滚针应能够灵活滚动，没有卡阻现象，挡圈没有松动、凸出等现象。

2、常见毛病的原因

故障一：传动轴不平衡

其主要原因是传动轴由于磕碰而呈现洼陷或者曲折现象。

故障二：传动轴松旷

其主要原因是没有依照规则要求进行保养作业，使得传动轴的磨损加剧，进而呈现松旷现象。

故障三：十字轴损坏

传动轴在运转过程中，如果载荷过大，再加上所产生的离心力，就会使十字轴折断或者损坏。

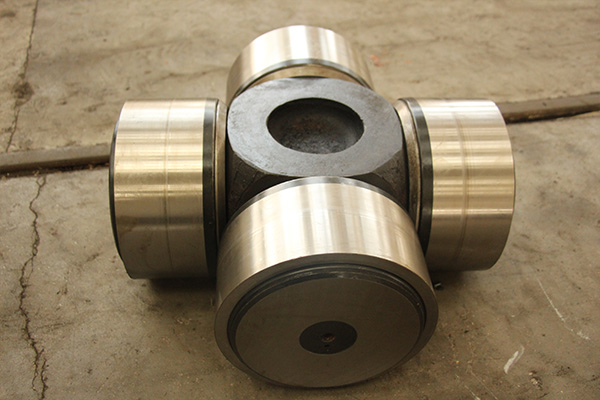

十字式万向轴联器
